功能完备的迷你RISC-V处理器

我们已经实现了sCPU, 可以计算1+2+...+10的和. 虽然实现这个处理器确实让我们对处理器如何工作有更深入的认识, 但从实用性的角度来看, sCPU由于各种限制, 无法运行更复杂的程序. 事实上, 这些限制归根到底是因为sISA这个指令集过于简单, 例如

• PC寄存器的位宽只有4位, 这意味着, 程序最多只能包含16条指令
• GPR的位宽只有8位, 无法表示大于255的数据
• 指令的功能有限, 例如无法进行减法操作, 更不用说乘法和除法

接下来, 你将会实现一个功能完备的RISC-V处理器, 它可以运行更多程序, 甚至有潜力运行超级玛丽游戏!

迷你RISC-V指令集

RISC-V是近十年流行起来的开放指令集架构, 它采用模块化的思想, 把指令划分成不同模块, 除了基础指令集RV32I, 还有各种指令扩展, 包括乘除扩展, 浮点扩展, 原子操作扩展等. 开发者可以根据自身需求选择一个或多个扩展, 也可以一个扩展都不选, 这种灵活性受到了开发者的喜爱.

RV32I共有42条指令, 通过实现RV32I, 处理器已经足够完成绝大部分的计算工作. 不过为了进一步降低开发的工作量, 我们提出了一个"迷你RISC-V"指令集minirv, 从RV32I中选出了8条指令, 用它们来替代其他RV32I指令的功能, 使得RV32I能完成的工作, minirv也能完成. 这样, 我们就不必实现完整的42条RV32I指令, 也能让处理器运行更复杂的程序了.

具体地, minirv这一ISA的规范如下:

• PC初值为0
• GPR数量与RV32E中定义的GPR数量一致
• 支持如下8条指令: add, addi, lui, lw, lbu, sw, sb, jalr
• 其他的ISA细节与RV32I相同

作为一个真实的ISA, RISC-V规范的细节有相应的官方手册来描述. 我们希望大家能养成阅读官方手册的好习惯, 因此你需要下载RISC-V的官方手册. 如果你是第一次接触ISA和处理器设计的相关知识, 你可能会感到理解官方手册的每一处细节对你来说并不容易, 不过我们将引导你从手册中寻找一些RV32I相关的关键信息.

RTFM

查阅RISC-V手册的目录, 你发现RV32I在哪一章进行介绍? 尝试在该章节中查阅RV32I的相关内容, 回答下列问题:

1. PC寄存器的位宽是多少?
2. GPR共有多少个? 每个GPR的位宽是多少?
3. R[0]和sISA的R[0]有什么不同之处?
4. 指令编码的位宽是多少? 指令有多少种基本格式?
5. 在指令的基本格式中, 需要多少位来表示一个GPR? 为什么?
6. add指令的格式具体是什么?

然后查阅RV32E的相关内容, 你发现RV32E和RV32I之间有什么区别?

只有两条指令的minirv处理器

minirv有8条指令, 我们先实现其中的两条: addi, jalr. 首先考虑addi指令.

RTFM(2)

查阅RISC-V手册, 找到addi指令的编码和相应的功能描述. 在第34章RV32/64G Instruction Set Listings中有一些指令表, 可以帮助你查阅addi指令的编码.

针对取指过程, 你需要修改ROM的宽度和PC寄存器的位宽. 你之前使用门电路搭建多路选择器, 已经理解了多路选择器的电路结构, 而搭建更大的多路选择器只是工程上的重复劳动, 对学习并无明显帮助. 因此, 我们建议你使用Logisim提供的Multiplexer(多路复用器)组件, 你可以在元件库的Plexers(复用器)类别下找到它, 实例化后可以轻松地调整各种参数. 同样地, 你也可以在元件库的Memory(存储库)类别下找到Register(寄存器), 用于方便地实现PC寄存器. 关于这两种组件的具体使用方式, 请RTFM.

不过, 存储器的概念在电路层次和ISA层次都存在, 如何通过电路层次的存储器实现ISA层次的存储器, 就成了需要考虑的问题.

RTFM(3)

为了了解RISC-V对存储器的若干约定, 你需要阅读RISC-V手册第1.4节的第一段, 从ISA的层面了解存储器的规格, 尤其是宽度的定义.

为了便于描述, 我们称RISC-V手册中的定义的存储器宽度为. 显然, 在ISA层面, PC寄存器是以为单位寻址的. 而在电路层次, 如果ROM的宽度和不一致, 则不能直接用PC值对ROM进行寻址. 你需要思考如何在电路层面解决这个问题.

针对译码过程, 首先考虑操作码的译码. 虽然Logisim元件库中也有译码器, 但由于minirv中的指令并不多, 操作码编码较为稀疏, 使用译码器反而会带来一些不便. 因此, 我们建议你使用比较器, 直接比较指令中的操作码字段是否与addi指令的编码一致, 来进行译码操作. 例如, 可以通过以下操作判断一条指令是否为addi指令:

is_addi = (inst[6:0] == ?) && (inst[14:12] == ?)

其中inst表示取出的指令, ?需要根据你查阅手册的结果来决定. 你可以在元件库的Arithmetic(运算器)类别下找到Comparator(比较器), 用于方便地实现比较功能.

至于操作数的译码, 一个需要注意的是立即数. 由于指令中的立即数位宽较短, 要与位宽较长的GPR进行计算, 先要将立即数扩展成与GPR位宽一致的数据. 通常来说, 扩展方式有两种, 一种是零扩展(zero-extend), 这种方式总是在高位添加0, sISA中的li指令就是要求对立即数进行零扩展; 另一种是符号扩展(sign-extend), 这是方式是在高位添加补码的符号位. 你可以在元件库的Wiring(线路)类别下找到Bit Extender(位扩展器), 可根据配置实现不同的扩展方式.

特别地, 对于符号扩展, 我们还能证明, 在符号扩展前后, 补码的真值保持一致. 假设有位二进制数, 将其符号扩展至位, 得到. 若, 扩展前后的真值显然一致. 若, 按补码方式加权展开, 有

易见时, 上述结论成立. 根据数学归纳法, 可证命题成立.

对于GPR, 其设计思路和之前类似, 不过你可以使用元件库中的Register(寄存器), Multiplexer(多路复用器)和Plexers(复用器)类别下的Decoder(译码器)来帮助你节约设计的工作量. 特别地, 译码器中可将Include Enable?(包含使能?)属性配置为Yes(是), 此时译码器将多出一个Enable(启用)端口, 你可以考虑如何使用它方便地实现写使能的功能. 此外, 在RISC-V中, R[0]的功能比较特殊, 你还需要考虑如何正确实现它.

针对执行过程, 你可以在元件库的Arithmetic(运算器)类别下找到Adder(加法器), 用于方便地实现加法功能.

对于更新PC, 由于RISC-V的指令位宽与sISA不同, 因此你还需要思考如何更新PC, 才能让PC正确地指向下一条指令.

RTFM(4)

查阅RISC-V手册, 找到jalr指令的编码和相应的功能描述.

实现两条指令的minirv处理器

理解addi和jalr指令的功能后, 根据你之前设计sISA处理器的经验, 尝试设计一个支持这两条RISC-V指令的处理器.

为了帮助你对处理器进行简单的测试, 我们准备了如下测试程序. 在下面的汇编指令中, GPR采用了ABI助记符(mnemonic), 即采用更能反映其功能的名称, 例如, 用zero表示编号为0的GPR. 汇编指令中还有a0和ra, 你可以通过解析相应的指令编码得知对应的GPR编号.

00000000 <_start>:
   0:	01400513          	addi	a0,zero,20
   4:	010000e7          	jalr	ra,16(zero) # 10 <fun>
   8:	00c000e7          	jalr	ra,12(zero) # c <halt>

0000000c <halt>:
   c:	00c00067          	jalr	zero,12(zero) # c <halt>

00000010 <fun>:
  10:	00a50513          	addi	a0,a0,10
  14:	00008067          	jalr	zero,0(ra)

尝试通过指令集的状态机理解这个程序的功能. 理解后, 将程序其放置在ROM中, 并尝试运行你的处理器, 然后检查处理器的运行结果是否符合预期.

实现完整的minirv处理器

接下来, 我们考虑如何实现minirv的剩余6条指令. RTFM后你会发现, add指令的功能与sISA中的add指令非常类似, 因此不难实现. 而对于lui指令, 则和sISA中的li指令很相似, 只不过要考虑不同类型的立即数格式.

实现完整的minirv处理器

实现add和lui指令. 实现后, 尝试编写一些简单的指令序列放置到ROM中, 来初步检查你的实现是否正确.

剩余的4条指令都是访存指令, 它们都需要访问存储器. 访存操作分为读内存(load)和写内存(store)两种. 由于store指令需要写入内存, 因此ROM无法满足这一要求, 我们需要采用RAM.

你之前已经学习过RAM的工作原理了, 但为了方便支持更大的程序, 我们还是使用Logisim提供的RAM组件, 你可以在元件库的Memory(存储库)类别下找到它. 实例化后, 你需要按照以下配置修改其中的一些关键参数:

• Address Bit Width(地址位宽) - 根据后续的程序大小和你的理解进行配置
• Data Bit Width(数据位宽) - 32
• Enables(启用方式) - Use byte enables(使用字节启用)
• Ram type(RAM型) - non volatile(非易失性)
• Use clear pin(使用清除销) - No(否)
• Trigger(触发器) - Rising Edge(上升沿)
• Asynchronous read(异步读取) - Yes(是)
• Read write control(读写控制) - Use byte enables(使用字节启用)
• Data bus implementation(数据总线实现) - Separate data bus for read and write(用于读写的独立数据总线)

完成上述配置工作后, RAM组件的端口包括: 读写地址A, 写使能WE, 读使能OE, 字节写使能BE0, BE1, BE2, BE3, 写数据D(输入), 读数据D(输出), 以及时钟. 在进一步考虑如何将RAM接入处理器的数据通路前, 你还需要了解RISC-V对存储器的约定, 以及相应访存指令的具体行为.

RTFM(5)

查阅RISC-V手册, 找到lw, lbu, sw和sb这4条指令的编码和相应的功能描述. 手册中还介绍了EEI和不对齐访存的相关内容, 目前暂不使用, 因此你可以忽略这些内容.

lw指令较容易实现, 计算出访存地址后, 将其接入到RAM, 并使RAM的读使能OE有效, 即可读出相应地址的数据. 和上文讨论的取指过程类似, 这个配置后的电路层次的存储器规格与ISA层次的存储器定义有所区别, 你需要思考如何正确地连接地址信号. 此外, 由于读操作不改变存储器的状态, 为了简单起见, 你可以将读使能OE总是置为有效.

sw指令的实现也不难, 除了需要考虑不同类型的立即数格式外, 还需要连接写数据, 写使能和字节写使能. 由于写操作会改变存储器的状态, 因此只有执行store指令时, 才能将写使能置为有效. 至于字节写使能, 它可以用于控制需要写入一个字中的哪些字节, 字节写使能无效的那些字节将不会在这次写操作中被更新. 关于如何为sw设置正确的字节写使能, 就交给你来思考了.

不必考虑不对齐访存

为了简化处理器的实现, 对于lw和sw指令计算出的访存地址, 我们可以假设其二进制表示的最低2位均为0. 我们提供的测试程序会保证这一性质, 因此不会出现需要访问的内容跨越了RAM中两个存储字的情况.

相对而言, 违反上述性质的情况称为"不对齐访存". 目前我们不必考虑这种情况, 感兴趣的同学可以尝试阅读手册中的相关内容.

实现完整的minirv处理器(2)

实现lw和sw指令, 然后编写一些简单的指令序列放置到ROM中, 来初步检查你的实现是否正确. 特别地, 你可以用鼠标右键点击RAM组件, 然后通过Edit Contents在RAM中放置一些数据, 来帮助你测试访存指令的行为.

lbu指令只需要读出一个字节, 但RAM的宽度比一个字节大. 你需要根据具体的访存地址, 从读出的数据中选择出相应的字节, 并写回目的寄存器. sb则相反, 它只需要往目标地址写入一个字节, 因此需要通过具体的访存地址生成合适的字节写使能信号, 从而控制哪一个字节被写入.

实现完整的minirv处理器(3)

实现lbu和sb指令, 并通过一些指令序列来初步检查你的实现是否正确.

你已经实现了完整的minirv处理器了, 为了进一步测试处理器, 需要考虑在处理器上运行更多更复杂的程序. 我们之前都是人工编写指令序列, 并将指令一条条放入ROM中, 但这种方式开发规模更大的程序, 是非常麻烦的. 为此, 我们准备了一些C程序, 并将它们编译成minirv的指令, 点击这里下载编译结果(.hex文件, 可被Logisim直接加载)和反汇编(.txt文件). 但这些程序的指令有很多, 为了快速将这些程序对应的指令序列放置到ROM中, 我们建议你使用Logisim提供的ROM组件, 你可以在元件库的Memory(存储库)类别下找到它. 实例化后, 你需要按照以下配置修改其中的一些关键参数:

• Address Bit Width(地址位宽) - 根据后续的程序大小和你的理解进行配置
• Data Bit Width(数据位宽) - 32
• Line size(行大小) - Single(单行)
• Allow misaligned?(是否允许未对齐?) - No(否)

以mem程序为例, 用鼠标右键点击ROM组件, 选择Load Image(加载图像), 然后选择mem.hex文件, 这个过程将会把mem.hex中描述的内容按顺序加载到ROM中. 事实上, .hex文件中不仅仅包含程序的指令序列, 还包含程序所处理的数据, 程序会通过访存指令访问这些数据, 因此我们还需要将.hex文件加载到RAM中, 具体操作和ROM类似. 事实上, 这相当于将同一个.hex文件同时加载到ROM和RAM中, 这样会导致ROM中包含程序所处理的数据, RAM中也包含指令序列, 但程序自身的功能保证它不会通过访存指令访问RAM中的指令序列, 也不会从ROM中错误地将数据当作指令取出并执行, 因此这并不会影响程序执行的正确性.

由于这些程序的运行需要执行很多指令, 为了判断程序的运行是否正确, 我们需要检查如下两点属性:

1. 程序已经执行结束. 针对这一点, 我们让程序在执行结束时陷入一个死循环, 在指令层面表现为不断重复执行几条指令. 不过每个程序什么时候执行结束并不是确定的, 为此, 我们给出相应程序执行结束所花费的周期数, 你可以额外实现一个每个周期都加1的64位计数器, 当计数器的值超过我们给定的周期数, 即可认为执行结束, 并进行下一点属性的检查.
2. 程序的结束状态符合预期. 针对这一点, 我们让程序结束时的PC值总是位于一个特定的函数halt附近, 具体地, 当上一点属性满足时, 查看此时的PC值, 并在反汇编文件中查找该PC值, 你应该发现该PC值位于halt函数附近. 此外, 我们还让程序以a0寄存器为0的状态结束运行, 也即, 当上一点属性满足时, 你应该发现a0寄存器的值为0.

在minirv处理器上执行C程序

分别加载并运行mem.hex和sum.hex. 运行指定时间后, 检查处理器的状态, 若PC位于halt函数附近, 且a0寄存器为0, 则说明程序运行正确. 两个程序的预期运行时间如下:

• mem.hex - 6000周期
• sum.hex - 6000周期

如果你发现运行指定时间后, PC位于其他位置, 或a0寄存器不为0, 则说明程序运行错误. 但由于这个过程中已经运行了上千条指令, 很难发现是哪一条指令执行出错, 因此我们还是推荐你做好上一道必做题的验证工作, 通过一些简单的指令序列来检查你的处理器实现是否正确.

为minirv处理器添加图形显示功能

你已经实现了minirv的处理器了, 原则上来说, RV32I指令集能完成的功能, 这个处理器也可以完成. 接下来我们给这个minirv处理器添加一个"屏幕", 并通过运行程序在这个屏幕上显示一张图片.

首先, 你需要在Logisim中实例化一个屏幕组件, 你可以在元件库的Input/Output(输入/输出)类别下找到RGB Video(RGB视频)组件. 实例化后, 你需要按照以下配置修改其中的一些关键参数:

• Cursor(光标) - No Cursor
• Reset Behavior(重置行为) - Asynchronous
• Color Model(颜色模式) - 888 RGB (24 bit)
• Width(宽度) - 256
• Height(高度) - 256

实例化后可以看到, RGB Video组件包含以下端口: 时钟, 复位, 写使能, X坐标, Y坐标, 以及待写入像素数据. 不难得知, 其功能是: 在写使能有效时, 将像素数据更新到组件的X-Y坐标处. 接下来我们需要考虑的是, 处理器如何通过指令来向RGB Video组件写入像素.

对处理器来说, 类似RGB Video这样的部件称为外部设备, 简称"外设". 事实上, 如何访问外设属于ISA规范的其中一部分. 具体到RISC-V中, 访问外设是通过"内存映射I/O"(Memory-mapped I/O)方式来进行的. 这种方式的本质是, 根据访存地址的范围来决定处理器的访问对象是内存还是外设.

具体到RGB Video中, 根据上述配置, 一个像素数据占3字节. 但为了方便处理, 我们可以将其视为4字节. 这样, 整个屏幕所存储的像素数据大小为256x256x4B=256KB. 我们约定屏幕上的每个像素数据对应的地址是连续的, 因此我们需要为整个屏幕的像素数据划分出一段连续的地址区域, 例如[0x20000000, 0x20040000). 当访存指令的目标地址落在这个范围之内, 相应指令将访问RGB Video, 而不是访问RAM.

为了实现“根据访存地址范围就决定访问对象”的功能, 你需要在处理器的数据通路上添加一个地址译码器模块, 它输入访存地址, 输出两个控制信号isVGA和isMem. 其中当访存地址落在上述区间时, isVGA有效, 否则isMem有效. 接下来就可以通过这两个控制信号来控制相应组件的访问行为了.

对RGB Video来说, 其写入操作需要受到isVGA信号的控制, 也即, 只有当前指令为store指令, 且地址落在上述区间时, 才能写入RGB Video. 为了简化处理, 我们约定程序只能通过sw指令来将像素写入屏幕, 因此sw的待写入数据可以直接连接到RGB Video. 最后还需要考虑X坐标和Y坐标的连接. 事实上, 因为像素数据对应的地址是连续的, 给出一个落在RGB Video范围内的地址, 我们很容易得到这个地址所对应像素的X坐标和Y坐标, 例如, 地址0x20000000对应第0行第0列的像素, 而地址0x20000408对应第1行第2列的像素.

对RAM来说, 其写操作也需要受到isMem信号的控制, 从而避免在访问RGB Video时错误地往RAM中写入.

上面只是关于外设访问原理的简单介绍, 我们会在D阶段中进一步讨论外设的各种细节.

为minirv处理器添加图形显示功能

在处理器的数据通路上添加RGB Video组件, 然后加载并运行vga.hex程序. 这个程序的预期运行时间是628000周期, 你可能需要等待1~2小时. 如果你的实现正确, 你将看到程序运行结束时, RGB Video组件中显示"一生一芯"logo.

迈向现代化的处理器设计

恭喜你, 你已经成功在Logisim中设计出一个有点展示效果的处理器了. 但同时你也应该感觉到, 在Logisim中设计处理器也存在不少缺陷:

• 设计繁琐. 虽然拖动组件和连线让你确实有设计电路的感觉, 但当设计的规模增加后, 这些操作将会变得繁琐. 目前你设计的minirv处理器只有8条指令, 但完整的RV32I有42条指令; 而要实现一个可以启动现代操作系统的RISC-V处理器, 需要实现上百条指令; 如果考虑现代的Intel和ARM这些成熟的商业处理器, 它们需要支持上千条指令, 光是ISA手册就有几千页, 芯片的晶体管数量更是到达几百亿的量级.
• 仿真速度慢. 一方面, Logisim的仿真效率本身就不高, 而随着设计规模变得复杂, 仿真速度也会因为组件数量增多而变得越来越慢. 另一方面, 虽然minirv原则上可以实现RV32I指令集的所有功能, 但为了这一点, 我们将那些不属于minirv中的RV32I指令翻译成行为等价的几条甚至几十条minirv指令, 也即, 对于一个程序, 相比于将其编译到RV32I, 将其编译到minirv的执行效率将会降低数倍甚至数十倍. 从目前的仿真情况来看, 通过执行程序在RGB Video组件中显示一张256x256的图片, 都要花费1~2小时. 即使minirv具备运行超级玛丽游戏的潜能, 游戏体验也会因为仿真效率过低而变得难以忍受.
• 调试困难. 只要在设计过程中不小心连错了一根线, 处理器运行程序的结果就可能不符合预期. 如果程序规模不大, 我们还能逐条指令地检查处理器的执行状态是否与ISA的状态一致; 但对于上面的mem.hex和sum.hex, 就已经要执行6000多条指令; 而vga.hex甚至要执行628000条指令, 要找到哪一条指令的执行不符合预期, 是非常困难的; 如果要运行超级玛丽, 执行的指令数量将会是一个天文数字! 而要在这么多的指令中找到错误, 简直比大海捞针还难!

这些问题都说明, 使用Logisim设计处理器并不是一种扩展性良好的方案. 事实上, 现代的处理器设计流程主要采用代码开发的方式, 通过硬件描述语言(Hardware Description Language, HDL)描述硬件组件之间如何连接, 来给出处理器的逻辑结构, 而不需要手工进行连线操作. 完成代码开发后, 需要通过仿真工具来检查代码所给出的逻辑结构是否符合预期, 还需要通过EDA工具将代码转变成版图, 就像编译器将C代码转变成指令序列那样.

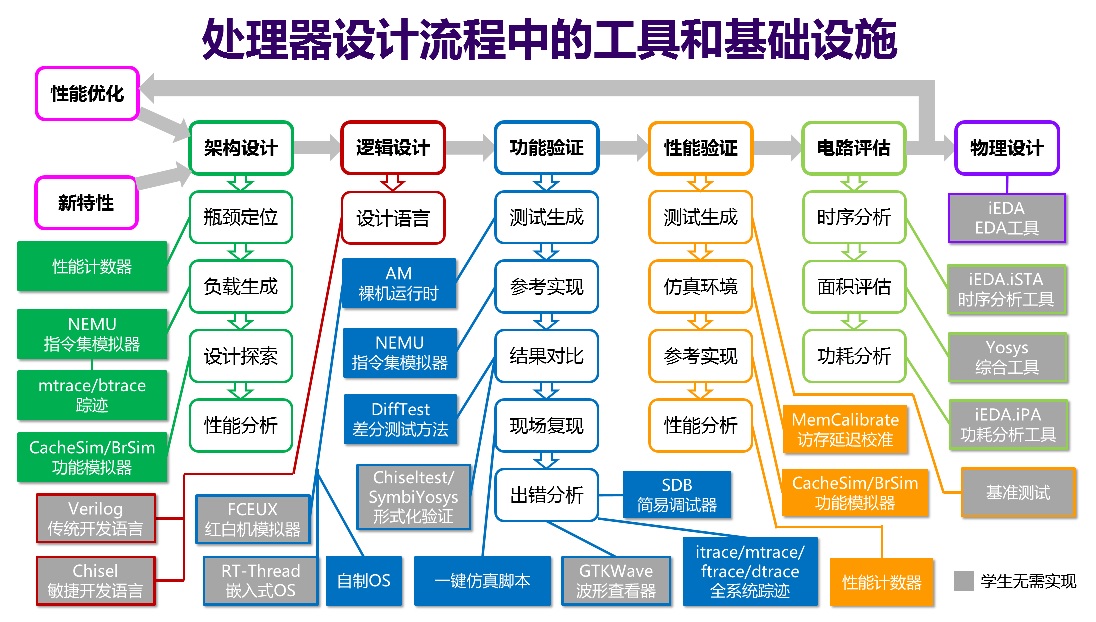

除了上文提到的步骤, 现代的处理器设计流程还包含更多环节, 如下图所示. 我们列举出在现代处理器设计流程中需要解决的一部分问题:

• 架构设计: 给定一个新特性(可能是添加新指令等来自ISA规范的功能, 也可能是处理器层次上的功能优化方案), 如何给出一个设计方案, 将其分解成合适的硬件模块来实现它?
• 逻辑设计: 有了设计方案, 如何通过HDL在电路层次将设计方案中的硬件模块实现出来?
• 功能验证: 如何验证HDL所描述的电路满足新特性所期望的功能?
• 性能验证: 如何保证处理器的性能符合预期?
• 电路评估: 如何评估并优化处理器的频率, 面积和功耗等指标?
• 物理设计: 如何将HDL代码转变成可流片的版图?
• 性能优化: 如何发现并定位处理器中性能瓶颈, 并设计出相应的优化方案?

同时, 你也应该发现, 即使是上文提到的Logisim的设计过程, 也还有很多你目前可能不了解的步骤, 例如:

• C语言是如何生成RISC-V指令序列的?
• 如何用C语言开发一个能在屏幕上显示"一生一芯"logo的程序?
• 如何开发更多的程序在处理器上运行?

处理器设计 != HDL编码

很多就读电子类专业的同学, 很可能会把处理器设计简单地看作是HDL编码的工作. 这种观点是片面的: 从上图来看, HDL编码只是逻辑设计环节的工作, 而整个流程有非常多环节. 事实上, 处理器设计的过程中的很多环节都与软件相关, 这是因为:

• 处理器离开了软件就无法工作. 你已经知道处理器的工作原理就是不断执行指令, 而这些指令就是软件. 要评估一个处理器, 就是看软件在这个处理器上运行得对不对, 运行得好不好.
• 在上图所示的流程中, 要完成这些步骤, 就需要各种工具和基础设施的支撑. 而这些工具和基础设施的本质也是软件, 尤其是那些与处理器功能紧密相关的工具 (如图中的指令集模拟器, 功能模拟器, 差分测试方法等), 它们对相关步骤的开展起着重要的作用.
• HDL代码虽然描述的对象是硬件, 但它本身作为代码, 也是一种软件. 既然是代码, 就需要使用合适的软件技术对其进行管理, 维护, 测试, 评估和优化. 尤其是随着代码规模的增大, 这些问题也会显得越来越重要. 幸运的是, 软件工程领域已经针对这些问题研究数十年了, 在需要的时候, 我们可以借鉴软件工程领域的经验来帮助我们解决相关问题.

总之, 要设计出一个好的处理器, 就需要重视软件在其中发挥的作用.

目前你不一定能完全明白上述问题的意义, 我们也不打算在此展开介绍它们. 往后, 我们将会抛弃Logisim的设计方式, 引导大家逐渐搭建上述的现代处理器设计流程, 而你对上述问题的认识, 也将会在这个过程中变得越来越清晰.

马上就要踏入代码的世界了, 你准备好了吗?
