将这个用数字电路实现的sISA指令集的CPU称为sCPU

• 先实现只支持li指令的sCPU

指令周期(instruction cycle): 执行一条指令的步骤

1. 取指(fetch): 根据当前PC, 在存储器中找到一条指令
2. 译码(decode): 看这条指令具体是什么指令, 操作数是哪些
   • 以li为例, 操作数需要看立即数是多少, 需要写入哪个目的寄存器
3. 执行(execute): 对操作数进行处理, 必要时更新指定的目的寄存器
4. 更新PC: 让PC指向下一条指令

实现CPU = 用数字电路实现上述的每个步骤

• 然后需要根据PC在存储器中找到一条指令
  • 需要实现存储器

可将存储器看成一个由比特构成的矩阵

• 每一行是一个存储字(word)
  • 地址 = 行编号, 行的数量 = 存储器的深度(depth)
• 一行可存储多位数据, 数据位宽 = 存储器的宽度(width)

存储器又分只读存储器(ROM)和随机访问存储器(RAM), 后者可读可写

• sISA的3条指令执行时都不会访问存储器, 只有取指操作需要从存储器中读出指令, 因此可采用ROM

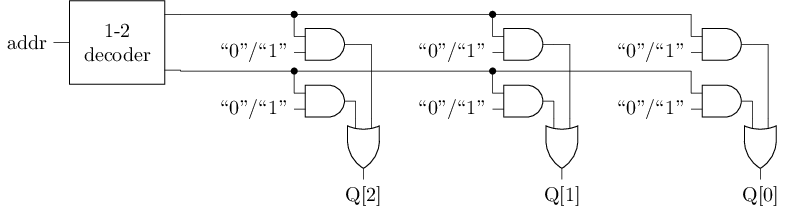

• 和地址译码器输出相连的导线称为字线(word line)
  • 每条字线对应一个存储字

• 和或门输出相连的导线称为位线(bit line)
  • 每条位线对应存储字的一位

• ROM中存储的信息通过硬连线方式连接到逻辑0或逻辑1

2. 由于独热码中只有一位有效, 故只有地址addr对应的字线有效, 使得该行中存放的信息可以通过与门
   • 其余行因字线无效, 存放的信息均被与门过滤为0

3. 被选中的存储字的每一位经过或门传输到位线, 向存储器外部输出

• 现在需要用电路来实现这一操作
  • 需要在二进制层面对指令进行译码

译码的工作进一步分为操作码译码和操作数译码

• 操作码译码: 根据指令的操作码来识别指令的功能
  • 目前只需要实现一条li指令, 无需进行

• 操作数译码: 从指令的编码中识别出相应的操作数
  • 只需要解析出li指令中的rd和imm字段
    • 一些电路层次上的位抽取操作

GPR通常包含多个寄存器, 一次访问通常只访问其中的几个寄存器

• GPR需要支持寻址
  • GPR的电路本质也是一个存储器

• 不过GPR需要作为目的寄存器被指令写入
  • 是一个支持写入的存储器, 即RAM

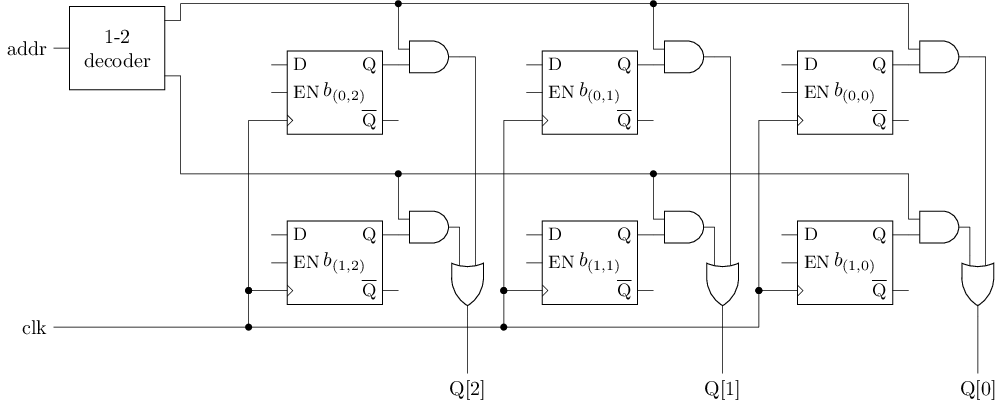

• 给定地址addr, 读出存储器中的相应内容
  • 工作原理和ROM类似

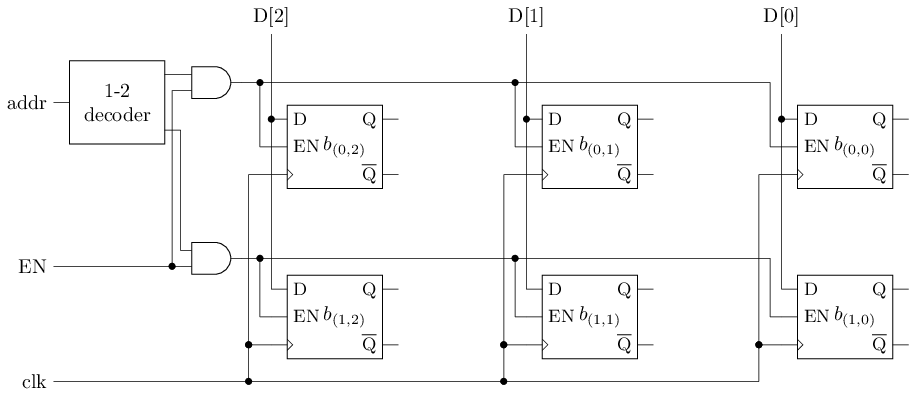

• 并非所有时刻都需要进行写入操作, 还需要一个写使能信号EN, 指示当前是否需要写入
  • 在执行bner0指令时, 就不需要写入GPR

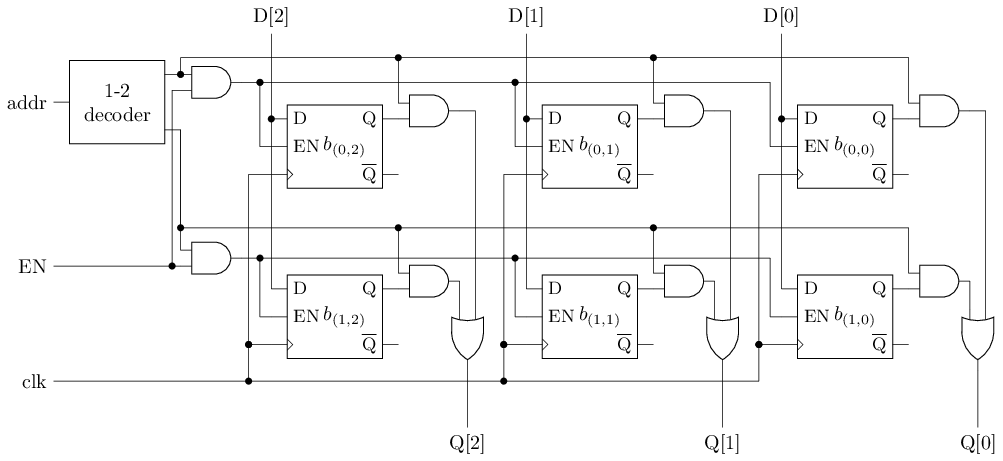

• 将每一行的字线分别连接到对应存储器中相应的EN端
  • EN有效时, 只有地址addr对应的字线有效, 其余行无效

• 被字线选中的存储字将更新为数据D, 从而完成写入操作

操作码译码

• 需要检查指令的opcode来确定是什么指令
• 识别输入的取值 - 用n选1译码器!

• opcode有2位, 用2-4译码器
  • 输出的独热码可以指示当前指令类型, 这种译码器称为指令译码器
  • 这组独热码通常作为控制信号, 控制CPU中的其他电路如何工作

操作数译码

• add指令除了写入rd寄存器, 还需要读出rs1和rs2作为源操作数

• 需要为GPR添加两个读端口, 添加后GPR有以下信号
  • 第1个读端口: raddr1(读地址), rdata1(读数据)
  • 第2个读端口: raddr2, rdata2
  • 写端口: waddr(写地址), wdata(写数据), wen(写使能), clk(时钟)

• 写入GPR时, wdata信号已经被li指令占用
  • 由于opcode编码的唯一性, 一条指令不可能既是li, 又是add
  • 可以采用多路选择器, 根据指令的类别选择写入GPR的数据
    • 当前是add指令, 就选择加法器的结果作为写入数据
    • 当前是li指令, 就选择li指令的立即数作为写入数据

更新PC - 和li一样

操作码译码 - 可复用指令译码器

操作数译码

• 除了指令中的rs2和addr, 还有一个隐含的R[0]
  • 把0作为GPR的raddr1的输入

• 不过这个信号已经被add指令的rs1占用
  • 同样可以通过多路选择器解决问题

执行 - 用比较器实现比较两数是否相等的操作

更新PC - 若比较结果不相等, 则跳转

• 当前指令为bner0, 且比较结果不相等, 则将PC更新为addr
• 否则, 将PC更新为PC+1

• 同样可以通过多路选择器来实现

2. 然后根据指令的行为, 在数据流动的方向上依次添加所需的部件
   • 数据在CPU中流动的路径和路径上的相关部件, 称为CPU的数据通路(data path)
     • 包括GPR, 加法器, 存储器, 比较器等

3. 当多条指令的数据通路出现冲突时, 需要引入一些额外的电路, 来控制数据如何流动
   • 使得每条指令都能完成符合ISA规范的操作
   • 这些额外的电路属于CPU中的控制逻辑
   • 决定控制逻辑行为的信号称为控制信号

这些控制信号的取值与指令的类型相关

• 指令的类型决定了控制逻辑的行为
• 从而决定了数据通路中数据的流向, 最终完成指令约定的功能

• 左侧向右侧传递的信息只有指令

• 右侧电路唯一的输入就是指令, 完全受到指令的控制
  • 指令译码器的输入就是指令的操作码, 输出是显影的独热码
  • 这些独热码最终将控制CPU中的所有控制逻辑

结论: 在CPU上执行程序 = 用程序编译出的指令序列控制CPU电路进行状态转移

• PC寄存器的位宽只有8位, 因此程序最多只能包含256条指令

• GPR只有4个, 因此程序最多同时存在4个使用中的变量

• li指令只能装入0~15的立即数
  • 如果要装入大常数, 需要利用多条li指令和add指令进行累加
  • 要装入192, 就要通过类似以下的指令序列来完成

0: li r0, 3
1: add r0, r0, r0  # r0 = 6
2: add r0, r0, r0  # r0 = 12
3: add r0, r0, r0  # r0 = 24
4: add r0, r0, r0  # r0 = 48
5: add r0, r0, r0  # r0 = 96
6: add r0, r0, r0  # r0 = 192

• bner0指令的跳转目标范围只有0~15

li指令通过s和imm的组合来表示一个更大的立即数

• <<表示左移运算符

 7   6 5   4 3    2 1   0
+-----+-----+-----+-----+
| 00  | 00  | 00  | imm | s=00
+-----+-----+-----+-----+
| 00  | 00  | imm | 00  | s=01
+-----+-----+-----+-----+
| 00  | imm | 00  | 00  | s=10
+-----+-----+-----+-----+
| imm | 00  | 00  | 00  | s=11
+-----+-----+-----+-----+

装入192 = 0b11000000

10001111   li r0, 3 << (3 << 1)

• 从而支持跳转到当前PC值附近的位置
  • 跳转目标的可能范围比之前大了

• 同时, offset字段可以表示负数
  • 可以跳转到相对于当前PC值-8~+7范围内的位置

• 将s字段看成一个选择信号, 来从4种立即数当中选择一种
  • 每一种立即数对应了将imm放置在某一段位置的情况

 7   6 5   4 3    2 1   0
+-----+-----+-----+-----+
| 00  | 00  | 00  | imm | s=00
+-----+-----+-----+-----+
| 00  | 00  | imm | 00  | s=01
+-----+-----+-----+-----+
| 00  | imm | 00  | 00  | s=10
+-----+-----+-----+-----+
| imm | 00  | 00  | 00  | s=11
+-----+-----+-----+-----+

• 使用多路选择器即可实现

• 考虑到跳转时, 并不需要计算PC+1
  • 因此可以考虑让跳转目标的计算复用这个加法器
  • 但为了复用它, 需要考虑如何添加额外的控制信号

扩展方式通常有两种

• 零扩展(zero-extend), 总是在高位添加0
  • li指令要求对立即数进行零扩展

• 符号扩展(sign-extend), 在高位添加补码的符号位

由于offset字段要支持负数, 因此需要采用补码表示

• 但对于负数, 零扩展前后, 补码的真值会发生变化
  • 0b1111(-1)进行零扩展后, 得到0b01111(15)

• 为了保证扩展后offset的真值不变, 需要进行符号扩展

• 若\(a_{k-1}=0\), 扩展前后的真值显然一致

• 若\(a_{k-1}=1\), 按补码方式加权展开, 有

\[\begin{array}{ll} A^\prime&=\displaystyle -2^{k}+\sum_{i=0}^{k-1}2^ia_i=-2^k+2^{k-1}a_{k-1}+\sum_{i=0}^{k-2}2^ia_i \\ &=\displaystyle -2^k+2^{k-1}+\sum_{i=0}^{k-2}2^ia_i=-2^{k-1}+\sum_{i=0}^{k-2}2^ia_i=A \\ \end{array}\]

• 易见\(k=2\)时, 上述结论成立

• 根据数学归纳法, 可证命题成立

• 事实上, 用户通常是通过输入输出方式与处理器芯片进行交互

sISA的操作码还有一个槽位

• 添加一条新指令io, 来让sCPU支持输入输出功能

 7  6 5  4 3   2 1   0
+----+----+---+-------+
| 01 | rd |i/o|  idx  | R[rd]<=>dev[idx]
+----+----+---+-------+

io指令根据方向位i/o进行输入或输出:

• 当i/o=0时, 表示输入操作
  • 从编号为idx的设备中读出8位数据, 输入到R[rd]中

• 当i/o=1时, 表示输出操作
  • 将R[rd]中的8位数据, 输出到编号为idx的设备中

• 针对这种情况专门为GPR增加一个读端口(如添加raddr3和rdata3)并不值得

• 观察: io指令并不使用rs1字段和rs2字段来访问GPR

• 可以复用GPR已有的读端口
  • 通过添加正确的控制信号, 来选择指令中的rd字段作为GPR其中一个读端口的地址

2. 使用io指令输入时, 需要将相应设备的值写入到rd寄存器中

• 添加正确的控制信号来选择GPR的wdata和wen即可

• 编号idx相同时, 输入和输出可以关联不同的设备(也可以相同)

sCPU对设备编号作如下关联:

通常不会从LED输入, 也不会输出到拨码开关

• 可以让它们复用同一个设备编号0b000

• 但是, 假设直接将io指令中指定的GPR连接到LED中
  • 当下次GPR中存放的值改变时, 即使没有执行io指令, LED的亮灭状态也会随之改变

• 需要为输出设备额外添加一个输出数据寄存器
  • 一方面, 让这个输出数据寄存器的输出端与输出设备连接
  • 另一方面, 让io指令将数据写入到这个输出数据寄存器
    • 输出数据寄存器的值可以保持不变, 从而保持输出设备的状态

输入设备的状态是用户设置的, 不会受到处理器内部状态的影响

• 因此无需为输入设备添加寄存器来暂存其状态

• 升级数列求和程序, 支持单步求和功能
  • 程序从拨码开关中读出数列的末项
  • 当前循环的项输出到LED
  • 当前循环的求和结果输出到七段数码管
  • 按钮来控制循环的进度
    • 仅当每次按下表示最低位的按钮时, 程序才进入下一次循环

• 密码锁, 交通灯, 电子骰子, 自动售货机…

• sCPU只有4条指令

• 功能相对完整的处理器通常由数十条指令

• 要实现一个可以启动现代操作系统的处理器, 需要实现上百条指令

• 现代的Intel和ARM这些成熟的商业处理器, 需要支持上千条指令
  • 光是ISA手册就有几千页
  • 芯片的晶体管数量更是到达几百亿的量级

• 对于程序的同一个功能
  • 当ISA提供指令的种类较少时, 程序通常使用更多指令来实现
  • 执行效率将会降低数倍甚至数十倍

• 如果程序规模不大, 还能逐条指令地检查处理器的执行状态是否与ISA的状态一致

• 当程序需要执行成千上万条指令时
  • 要找到哪一条指令的执行不符合预期, 是非常困难的

• 如果要运行类似游戏这种真实应用, 执行的指令数量将会是一个天文数字!
  • 而要在这么多的指令中找到错误, 简直比大海捞针还难!

事实上, 现代的处理器设计流程主要采用代码开发的方式

• 通过硬件描述语言(Hardware Description Language, HDL)描述硬件组件之间如何连接, 来给出处理器的逻辑结构

• 完成代码开发后, 需要通过仿真工具来检查代码所给出的逻辑结构是否符合预期

• 还需要通过EDA工具将代码转变成版图
  • 就像编译器将C代码转变成指令序列

• 逻辑设计: 有了设计方案, 如何通过HDL在电路层次将设计方案中的硬件模块实现出来?

• 功能验证: 如何验证HDL所描述的电路满足新特性所期望的功能?

• 性能验证: 如何保证处理器的性能符合预期?

• 电路评估: 如何评估并优化处理器的频率, 面积和功耗等指标?

• 物理设计: 如何将HDL代码转变成可流片的版图?

• 性能优化: 如何发现并定位处理器中性能瓶颈, 并设计出相应的优化方案?

事实上, 处理器设计的过程中的很多环节都与软件相关, 因为:

1. 处理器离开了软件就无法工作
   • 处理器的工作就是不断执行指令, 这些指令就是软件
   • 要评估一个处理器, 就是看软件在这个处理器上运行得对不对, 运行得好不好

需要理解程序如何在处理器上运行:

• C语言是如何生成目标ISA的指令序列的?
• 如何用C语言开发一个能使用设备进行输入输出的程序?
• 如何开发更多的程序在处理器上运行?

3. HDL代码虽然描述的对象是硬件, 但它本身作为代码, 也是一种软件
   • 既然是代码, 就需要使用合适的软件技术对其进行管理, 维护, 测试, 评估和优化
   • 尤其是随着代码规模的增大, 这些问题也会显得越来越重要
     • 软件工程领域已经针对这些问题研究数十年, 有很多可以借鉴的地方

要设计出一个好的处理器, 就需要重视软件在其中发挥的作用
