用户程序到底从何而来?

之前的NEMU/NPC - 由运行时环境加载

现在用户程序要运行在操作系统上, 也需要运行时环境来加载

• 这时运行时环境 = 操作系统
  • 不同的操作系统提供的运行时环境不同: Windows vs. Linux
  • 大家通过实现简单的教学版OS Nanos-lite来认识计算机系统软件栈

操作系统之上的用户程序

• Nanos-lite提供的运行时环境和AM不一样
  • 需要一个新项目来编译用户程序 - navy-apps

ramdisk - 基于内存的存储设备

需要把用户程序放在操作系统知道的地方

• 解决方法 - 约定
  • 把编译出的用户程序包含到Nanos-lite的项目中
  • 编译Nanos-lite时, 用户程序作为Nanos-lite数据段的一部分

通过加载器(loader)加载用户程序

ELF中还包含面向加载的segment(段)视角 - RTFM

      +-------+---------------+-----------------------+
      |       |...............|                       |
      |       |...............|                       |  ELF file
      |       |...............|                       |
      +-------+---------------+-----------------------+
      0       ^               |
              |<------+------>|
              |       |       |
              |       |
              |       +----------------------------+
              |                                    |
   Type       |   Offset    VirtAddr    PhysAddr   |FileSiz  MemSiz   Flg  Align
   LOAD       +-- 0x001000  0x03000000  0x03000000 +0x1d600  0x27240  RWE  0x1000
                               |                       |       |
                               |   +-------------------+       |
                               |   |                           |
                               |   |     |           |         |
                               |   |     |           |         |
                               |   |     +-----------+ ---     |
                               |   |     |00000000000|  ^      |
                               |   | --- |00000000000|  |      |
                               |   |  ^  |...........|  |      |
                               |   |  |  |...........|  +------+
                               |   +--+  |...........|  |
                               |      |  |...........|  |
                               |      v  |...........|  v
                               +-------> +-----------+ ---
                                         |           |
                                         |           |
                                            Memory

• 很容易实现.bss
• 跳转到ELF文件中指示的入口地址, 即可执行_start()的第一条指令!

回顾: 系统调用

用户程序通过发起系统调用请求提供服务

• 唯一合法方式: 自陷类异常 - 执行一条无条件触发异常的指令
• RISC-V提供ecall指令

让用户程序通过通用寄存器指定请求何种服务及其参数传递

• 操作系统的异常处理函数识别到系统调用请求后, 可从Context结构中读出系统调用的参数
• RISC-V Linux约定采用a7寄存器传递系统调用号, a0, a1, …分别传递第1/2/…个参数

一个例子 - SYS_yield

void sys_yield() {
    asm volatile ("li a7, 1; ecall");
}

• 执行ecall后跳转到AM CTE代码
• CTE的__am_irq_handle()发现是系统调用, 封装成EVENT_SYSCALL事件, 并调用Nanos-lite注册的回调函数
• 回调函数发现是EVENT_SYSCALL事件, 就调用系统调用处理函数do_syscall()
• do_syscall()发现Context中的a7是1, 就进行SYS_yield的处理

相当于问用户程序有哪些需求

这不就是AM吗!

• AM的API某种程度上反映了AM程序的基本需求
  • 程序要(高效地)计算 -> (支持指令集的)图灵机 [TRM]
  • 程序要输入输出 -> 冯诺依曼机 [IOE]
  • 想依次运行多个程序 -> 批处理系统 [CTE]
  • 想并发运行多个程序 -> 分时多任务 [VME]
  • 想并行运行多个程序 -> 多处理器系统 [MPE]

操作系统之上的TRM

AM TRM提供的运行时环境:

• 程序 “入口” - main(const char *args)
• “退出”程序的方式 - halt()
• 打印字符 - putch()
• 可以用来自由计算的内存区间 - 堆区

操作系统之上的IOE

AM IOE提供的运行时环境:

• 输入函数ioe_read()和输出函数ioe_write()
• 还有一些约定的, 与系统无关的抽象设备
  • 时钟, 键盘, 2D GPU[, 串口, 声卡, 磁盘, 网卡]

回到用户程序的需求

• 相比于磁盘, 用户程序访问的是磁盘上存储的对象
• 相比于设备, 用户程序访问的是设备的信息

文件系统 = 组织文件的数据结构

不同的文件系统有不同的组织方式

• 常见文件系统 - NTFS, ext4, FAT, …

0
+-------------+---------+----------+-----------+--
|    file0    |  file1  |  ......  |   filen   |
+-------------+---------+----------+-----------+--
 \           / \       /            \         /
  +  size0  +   +size1+              + sizen +

sfs的数据结构

typedef struct {
  char *name;          // 文件名
  size_t size;         // 文件大小
  size_t disk_offset;  // 文件在ramdisk中的偏移
} Finfo;

static Finfo file_table[] = {
  // ...
  {"/share/music/little-star.ogg", 140946, 3539914},
  {"/share/games/pal/sdlpal.cfg", 70, 3680860},
  {"/share/games/bird/sfx_hit.wav", 96020, 31510057},
  {"/share/games/nes/mario.nes", 40976, 31745613},
  {"/share/pictures/projectn.bmp", 49290, 39308528},
  {"/bin/menu", 98184, 39357818},
  {"/bin/busybox", 158632, 39456002},
  {"/bin/dummy", 33592, 39773266},
  {"/bin/pal", 459096, 39806858},
  {"/bin/cat", 158632, 40265954},
  {"/bin/nterm", 114304, 40424586},
  {"/bin/bird", 180784, 40697522},
  {"/bin/hello", 37560, 40878306},
  // ...
};

/也是文件名的一部分 - 用户程序以为sfs提供了目录功能

用户程序对文件的访问需求

最基本的读写操作:

size_t fs_read(const char *filename, void *buf, size_t len);
size_t fs_write(const char *filename, const void *buf, size_t len);

cat file | less   # cat工具把文件内容输出到哪里? less工具从哪里读入内容?

int fs_open(const char *pathname, int flags, int mode); // 打开一个文件, 返回文件描述符
size_t fs_read(int fd, void *buf, size_t len);
size_t fs_write(int fd, const void *buf, size_t len);
int fs_close(int fd);
size_t fs_lseek(int fd, size_t offset, int whence); // 调整读写偏移量, 从而支持随机访问

标准输入输出

回顾: Linux程序运行时默认打开3个文件, 通过 “文件描述符”来编号

• 0号文件 - 标准输入(默认为当前终端)
• 1号文件 - 标准输出(默认为当前终端)
• 2号文件 - 标准错误(默认为当前终端)

#define FD_STDIN 0
#define FD_STDOUT 1
#define FD_STDERR 2

static Finfo file_table[] = {
  [FD_STDIN]  = {"stdin", 0, 0},
  [FD_STDOUT] = {"stdout", 0, 0},
  [FD_STDERR] = {"stderr", 0, 0},
  // ...
};

设备的抽象

虽然系统调用是用户程序访问资源的唯一方式, 但为不同设备提供专门的系统调用并不是一个好方案

• 设备类型五花八门, 功能数不胜数, 将会引入大量系统调用
• 这些系统调用接口不同, 编程不方便

希望对设备功能进行抽象, 向用户程序提供统一的接口

虚拟文件系统(VFS, Virtual File System)

对文件系统的概念进行抽象和扩展

• 文件名和文件描述符可以指示设备等特殊文件
• 文件操作API的语义可以支持任意文件

typedef struct {
  // ...
  ReadFn read;         // 读函数指针
  WriteFn write;       // 写函数指针
} Finfo;

static Finfo file_table[] = {
  // ...
  [FD_STDOUT] = {"stdout", 0, 0, invalid_read, serial_write},
  {"/dev/fb", 0, 0, invalid_read, fb_write},
  {"/share/pictures/projectn.bmp", 49290, 39308528, ramdisk_read, ramdisk_write},
  // ...
};

size_t fs_write(int fd, const void *buf, size_t len) {
  return file_table[fd].write(dest, buf, len);
}

// 向用户程序提供若干特殊文件: /dev/events, /proc/dispinfo, /dev/fb, /dev/sb, /dev/sbctl

系统调用接口

内联汇编:

asm volatile (
  "li a0, 1\n"
  "mv a1, %0\n"
  "mv a2, %1\n"
  "li a7, %2\n"
  "ecall\n"
  : : "r"("Hello World!\n"), "r"(13), "i"(SYS_write));

intptr_t _syscall_(intptr_t type, intptr_t a0, intptr_t a1, intptr_t a2) {
  register intptr_t _gpr1 asm ("a7) = type;
  register intptr_t _gpr2 asm ("a0) = a0;
  register intptr_t _gpr3 asm ("a1) = a1;
  register intptr_t _gpr4 asm ("a2) = a2;
  register intptr_t ret asm (a0);
  asm volatile ("ecall":"=r" (ret):"r"(_gpr1), "r"(_gpr2), "r"(_gpr3), "r"(_gpr4));
  return ret;
}

I/O库函数

系统级I/O库函数:

size_t write(int fd, void *buf, size_t count) {
  return _syscall_(...);
}

size_t read(int fd, void *buf, size_t count) {
  return _syscall_(...);
}

int close(int fd) {
  return _syscall_(...);
}

size_t fread(void *ptr, size_t size, size_t nmemb, FILE *stream);
size_t fwrite(const void *ptr, size_t size, size_t nmemb, FILE *stream);
int fclose(FILE *stream);

navy-apps中更多的运行库

• 面向应用的库可基于libc实现/多媒体库通过设备文件与设备交互

navy-apps收录了丰富的应用程序

基于各种库实现应用程序

自制窗口管理器

• 在自制窗口管理器的管理下, 可分时运行
  • 自制终端
  • 自制幻灯片播放器
  • 自制打字游戏
  • 自制音频播放器
  • 上古游戏红白机超级玛丽
  • 近代游戏仙剑奇侠传
  • 现代游戏ONS版Clannad

期待有一天能运行在自己设计的芯片上!

仙剑奇侠传

• 暴露年龄的经典RPG游戏

• 网友自行编写了游戏引擎(太强了)并开源
  • 并不是游戏发行版本的源码

• 看上去游戏很庞大
  • 正常通关需要约20小时
  • 游戏引擎约3w行代码
    • 去除两个字体文件

• 但你已经具备了理解这个游戏引擎的能力了!

初始化

1. 各种子系统的初始化(src/main.c: PAL_Init())
   • 包括载入各种资源文件 (src/global/global.c: PAL_InitGlobals())

2. 播放商标动画
3. 播放片头动画
4. 游戏启动菜单 - 新的故事/旧的回忆

游戏主循环

• src/game/game.c: PAL_GameMain()
  • 是个熟悉的while (1)

• 处理按键 - PAL_ProcessEvent()
• 等待下一帧 - SDL_GetTicks()
• PAL_StartFrame()
• 更新游戏逻辑 = 计算
• 更新画面 - VIDEO_UpdateScreen()

做完PA2就可以理解

简单的常用功能 - 角色移动

• src/device/input.c: PAL_KeyPressHandler()记录按键状态
• src/scene/scene.c: PAL_UpdateParty()处理移动的逻辑
  • 检测方向键 -> 计算新位置 -> 检测障碍物 -> 移动视点 -> 更新位姿
• 和打字游戏的按键处理非常类似

需求分析

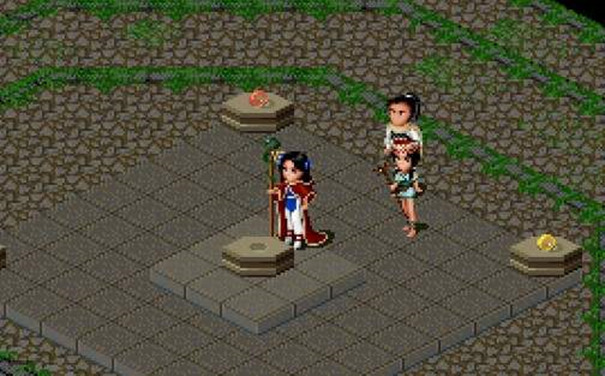

• 实现调查功能, 调查不同对象会触发不同的操作
• 一个想法: 借鉴VFS, 把操作抽象成函数, 把函数指针存放在对象的结构体中

这就是游戏引擎中的脚本指令

// include/global.h
typedef struct {
  WORD wOperation;
  WORD rgwOperand[3];
} SCRIPTENTRY, *LPSCRIPTENTRY;

两种类型的脚本

1. 触发脚本(src/game/script.c: PAL_RunTriggerScript())
   • 满足某条件时开始执行, 一次调用会执行多条指令, 直到脚本结束
     • while (wScriptEntry != 0 && !fEnded) { ... }

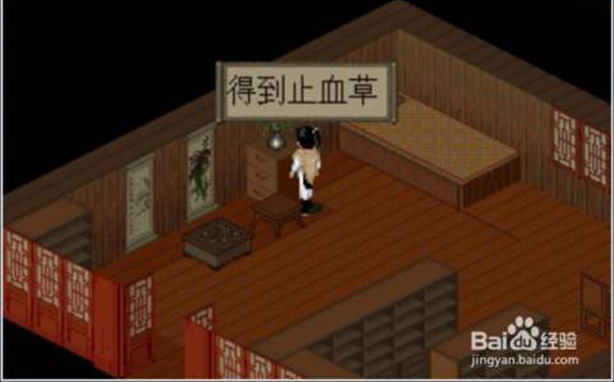

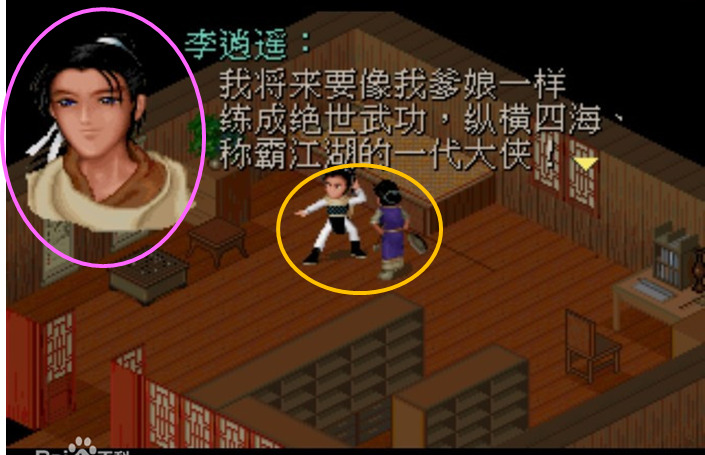

     • 如调查NPC时显示对话, 踩到机关时打开暗道, 使用道具/法术, 佩戴装备
2. 自动脚本(src/game/script.c: PAL_RunAutoScript())
   • 每帧重复执行, 一次调用大多数只执行一条指令(也可调用触发脚本)
     • 在主循环中被调用(src/game/play.c: PAL_GameUpdate())
       • 类似时钟中断的处理程序

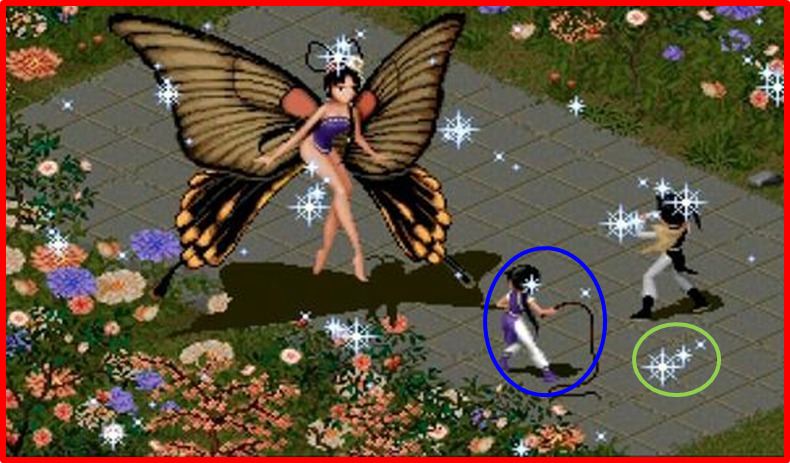

     • 如NPC随机移动, 敌方在我方进入视野时追逐我方

所有脚本存放在sss.mkf文件中, 游戏引擎初始化时载入

嵌入在各种对象中的脚本

typedef struct {
  SHORT sVanishTime;
  WORD x, y;
  SHORT sLayer;
  WORD wTriggerScript;
  WORD wAutoScript;
  // ...
} EVENTOBJECT;

typedef struct {
  WORD wMapNum;
  WORD wScriptOnEnter;
  WORD wScriptOnTeleport;
  // ...
} SCENE;

typedef struct {
  WORD wBitmap;
  WORD wPrice;
  WORD wScriptOnUse;
  WORD wScriptOnEquip;
  WORD wScriptOnThrow;
  // ...
} OBJECT_ITEM;

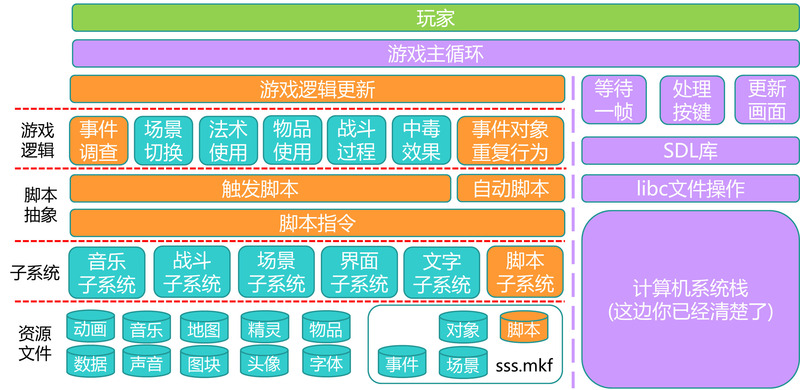

从计算机系统视角看仙剑奇侠传

原来游戏内部也是一个层次化的系统!

花絮 - 民间版本

• 2005年, 网友为纪念仙剑发行10年, 在原版的基础上进行修改
  • 包括剧情, 物品, 法术, 怪物等
  • 可玩性大幅提高, 吸引了不少老玩家
• 不难理解, 只需修改资源文件和脚本即可实现
  • 另类的 “编程”, 无需修改游戏引擎

• SDLPAL开源后, 也有网友对引擎本身进行改进

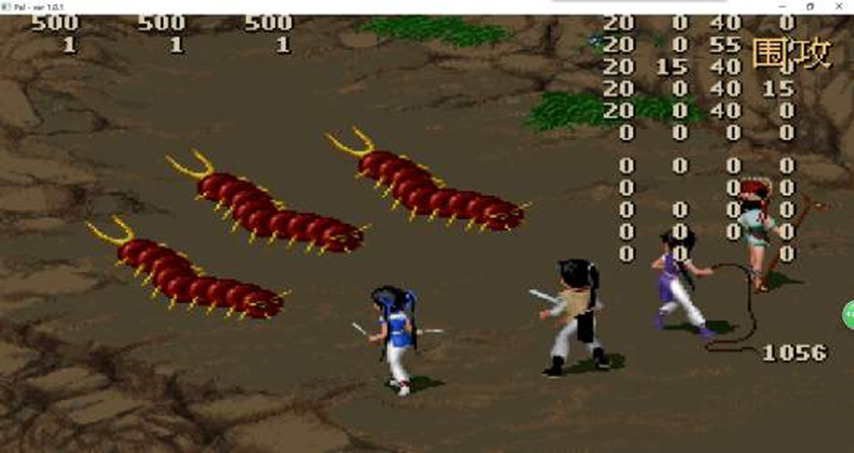

  • 战斗中显示数据, 为主角添加不同特性…
  • 修改队伍人数上限, 修改等级和属性上限…

• 有玩家因为引擎, 资源文件, 存档三者版本不统一, 游戏无法正常进行
  • 引擎中的结构体多了一个成员, 数据就全乱了

实践出真知

• 说得再多, 还不如RTFSC
• RTFSC再多, 还不如动手做PA3

做完PA3, 你就会对操作系统内部有一个简单的认识

• 看RT-Thread也没那么害怕了
• 即使是非常复杂的现代操作系统Linux, 背后的思想也很类似
  • Linux存储栈(Storage Stack)

仙剑其实也没那么神秘

• 类似打字游戏的框架 + 类似NEMU的指令解释器

我们正是从这些 “类似”, 开始逐渐理解一个复杂系统
