引言

大家应该已经领教到bug的厉害了



今天来给大家揭秘

  • 为什么调bug这么难?
  • 应该如何用正确的姿势来调bug?

调试理论

码农的日常

需求 -> 设计 -> 代码 -> 运行结果



  1. 理解需求
  2. 提出设计方案解决需求
  3. 根据设计方案编写代码
  4. 运行代码得到结果, 实现需求



  • 理想: 写完代码, 一键编译运行, 最后结果正确!
    • 主宰代码世界的沉浮
  • 现实: 结果不正确!
    • 明明是你在调bug, 有时却分明感觉是bug在调你
    • 但你是否思考过, bug是如何产生的?

调bug是码农的宿命

需求 -> 设计 -> 代码 -> 运行结果



  • 面对现实 - 每一步都可能出错
    1. 需求理解有误, 解决的是另一个需求
    2. 设计方案有误, 无法解决需求
    3. 编码有误, 和设计方案不一致



  • 表面上看都是: 给一个输入, 程序运行出错
    • 于是你需要调试

进一步理解程序出错的过程

需求 -> 设计 -> 代码 -> Fault -> Error -> Failure



  • 软件工程领域中的三种 “错误”
    • Fault - 有bug的代码
      • 如数组访问越界, 根据C语言标准, 这是UB
    • Error - 程序运行时刻的非预期状态
      • 如某些内存的值被错误改写
    • Failure - 可观测的致命结果
      • 如输出乱码/assert失败/段错误等



调试 = 看着Failure, 找到Fault

调试并不容易 - bug视角

需求 -> 设计 -> 代码 -> Fault -> Error -> Failure



代码 =(小错误)=> Fault =(不一定)=> Error =(不一定马上)=> Failure

  • 写代码时手滑/眼瞎/脑抽, 写出Fault
  • 代码不知道什么时候运行到Fault的位置
  • 程序因为Fault进入Error状态, 也不一定马上观测到
  • 观测到Failure的时候, 可能离Fault很远了

调试并不容易 - 程序员视角

需求 -> 设计 -> 代码 -> Fault -> Error -> Failure



Start                 Fault              Failure
+---------------------+------------------+
                      |------ Error -----|
  • 只能看到Failure
  • 可以检查程序的某个状态是否正确
    • 程序是个状态机: S = {<PC, v1, v2, ...>}
    • 但很麻烦, 需要程序员来模拟一个应该正确的状态机的转移
      • 人肉DiffTest
  • 而且还不知道Fault在哪里
    • 看上去都 “没什么问题”, 只能慢慢定位

调试理论

好一点的方法 - 二分调试理论

for (L = Start, R = Failure; L < R; ) {
  M = L和R的中间点;
  if (check_state(M) == RIGHT) L = M; else R = M;
}
// L = min_{t} (check_state(t) == WRONG), 第一个Error状态, 即为Fault

但这种方法扩展性很低: 几百行的小程序还行, 复杂的项目就搞不定了

  • 时间上 - 并没有缩短Fault和Failure之间的距离
  • 空间上 - 程序并不是线性的, 人工判断check_state(M)也不容易
    • 循环, 递归, 函数指针的间接调用…
    • 计算机系统抽象层: 程序, 运行时环境, 硬件
    • 如果涉及OS, 还有中断异常, 进程切换…



科学的调试方法 = 从时空角度高效地解决上述挑战

缩短Fault和Failure之间的距离

0. 最重要的是调试公理

机器永远是对的

程序出错了, 不要怀疑真机的硬件/操作系统/编译器, 先怀疑你自己的代码



未测试代码永远是错的

bug往往出现在那些你觉得 “应该没问题”的地方



调试公理告诉大家: 要解决问题, 先摆正心态

  • 无论你觉得自己多牛X, 机器面前人人平等: 出错了都得调试
    • 某ACM队员怒摔键盘, 怀疑编译器有bug

1. RTFM: 需求 -> 设计

需求 -> 设计 -> 代码 -> Fault -> Error -> Failure



你想当然地认为

  • 某些指令的结果需要零扩展/符号扩展
  • 某些标志应该更新/不更新
  • 某个库函数的功能/返回值肯定是xxx



调这种bug的唯一方法 - 仔细RTFM, 确认自己正确理解需求

  • 开销很低, 但能节省好几天的调试时间
  • 某同学实现printf, 真的因为少看了手册中的一句话, 调了4天

2. 添加断言: Error -> Failure

回顾防御性编程: assert - 将预期的正确行为直接写到程序中

  • 调试理论层面的意义
    • 如果捕捉到Error, 通过终止程序马上转变为可观测的Failure
    • 避免Error继续传播, 造成更难理解的Failure
  • 能够大幅提升调试效率
    • segmentation fault -> yemu.c:27: main: ...
    • 超强的assert - DiffTest



一些好的编程习惯

  • 访问数组前先检查下标assert(idx < ARRAY_SIZE);
  • 指针解引用前先assert(p != NULL);
  • switch-case不存在默认情况时default: assert(0);

NEMU中的断言

// nemu/src/isa/riscv64/local-include/reg.h
static inline int check_reg_idx(int idx) {
  IFDEF(CONFIG_RT_CHECK, assert(idx >= 0 && idx < 32));
  return idx;
}

这个assert()看上去很蠢, 但你能100%保证它不会失败吗?



// nemu/src/memory/paddr.c
static void out_of_bound(paddr_t addr) {
  panic("address = " FMT_PADDR " is out of bound of pmem [" FMT_PADDR ", "
    FMT_PADDR "] at pc = " FMT_WORD, addr, PMEM_LEFT, PMEM_RIGHT, cpu.pc);
}

物理内存越界是PA2中相对难调的一类错误



但如果去掉这些检查, 把Error放过去, 将会发生什么?

  • 感到后怕了吧?

编译器福利 - sanitizer

让编译器自动插入assert, 拦截常见的非预期行为

  • AddressSanitizer - 检查指针越界, use-after-free
  • ThreadSanitizer - 检查多线程数据竞争
  • LeakSanitizer - 检查内存泄漏
  • UndefinedBehaviorSanitizer - 检查UB
  • 还能检查指针的比较和相减



打开后程序运行效率有所下降

  • 但调试的时候非常值得, 躺着就能让工具帮你找bug
  • man gcc查看具体用法

3. 进行测试: Fault -> Error

测试需要测试用例

  • 单元测试 - 与具体模块相关, 自行编写
  • 集成测试 - AM上的各种小规模程序, riscv-tests
  • 系统测试 - 超级玛丽, RT-Thread, 仙剑



写单元测试是份累活

  • 随机测试 - 随机产生测试用例
  • 但随着处理器越来越复杂, 很多边界情况覆盖到的概率很低
    • 需要更好的规则指导
    • 这是一个前沿的研究问题

4. 使用lint工具: Fault -> Failure

通过分析代码(静态程序分析), 提示编译通过但有潜在错误风险的代码

  • 在编译阶段消灭Fault!
  • 虽然无法捕捉所有Fault, 但非常划算



  • 编译器一般自带lint工具
    • gcc中的-Wall, -Werror
if (p = NULL) {
  // ...
}
  • 电路仿真器也有lint工具
    • Verilator也有-Wall
    • 还有专门进行linting的商业工具
  • 综合工具的检查更严格
    • 规范的芯片设计流程一定要清除工具报告的所有warning
    • 任何已知风险带来的后果可能都是无法承担的

Chisel开发流程中的检查

  1. Scala编译错误
    • 语法错, 静态类型检查错, 继承错
  2. Scala运行错误
    • 引用null对象, 动态类型检查错, require断言失败
  3. Chisel编译错误
    • 连线方向错, Chisel类型/Chisel对象检查错
  4. FIRRTL编译错误
    • 未连接信号, 组合回环
  5. 电路仿真错误
    • assert断言失败, 电路功能错



核心思想: 尽量让编译过程拦截错误(甚至是设计语义), 避免它们进入仿真

5. 正确的编程模式: 少写Fault

回顾: 正确的代码 != 好代码

  • 好代码更大概率是正确的



好代码的两条重要准则

  • 不言自明 - 仅看代码就能明白是做什么的(specification)
  • 不言自证 - 仅看代码就能验证实现是对的(verification)

使用正确的编程模式写出好代码

  • 防御性编程 - 通过assert检查非预期行为
  • 减少代码中的隐含依赖 - 使得 “打破依赖”不会发生
    • 头文件 + 源文件
  • 编写可复用的代码 - 不要Copy-Paste
  • 使用合适的语言特性 - 把细节交给语言规范和编译器

NEMU的 “抄手册宏”INSTPAT

INSTPAT("??????? ????? ????? ??? ????? 00101 11", auipc  , U, R(dest) = s->pc + imm);

用它来实现指令, 只需要无脑抄手册 😂

  • 只要没抄错, 基本上是对的



有同学用verilog实现INSTPAT

  • 看得出来花了不少时间, 但这种想法很值得鼓励
  • 久而久之就会追求如何写出更好的代码



技术债(Technical Debt)

每当你写出难以维护的代码, 将来调试的时候都是要还的.

应对程序的复杂性

判断程序的状态是否正确

程序是个状态机: S = {<PC, v1, v2, ...>}

  • 但这个状态机很大, 人工判断状态的正确性需要很多时间



软件工程领域的一个观察: Error通常只会影响程序中很少一部分的状态

启发: 没有必要观察整个状态空间, 通常只需观察若干关键变量即可



为了提升调试效率, 我们需要从不同层次理解程序执行的行为和状态

  • 通过高层的大致信息, 快速缩小观察的范围
  • 通过底层的详细信息, 仔细分析状态的变化



所以我们需要不同层次的trace!

自顶向下理解程序行为

  • ftrace - 函数调用层次, 理解程序的大体行为
  • itrace - 指令执行层次, 理解指令级别的行为
  • mtrace - 访存的踪迹
  • dtrace - 设备访问的踪迹
  • sdb - 灵活细致地检查客户程序的状态
    • si - 细粒度的状态转移
    • info r/x - 检查R/M
    • 监视点 - 捕捉某状态发生变化的时刻



sdb与gdb结合使用

  • 先用sdb定位到出错点附近
  • 再用gdb观察NEMU的细节行为

可用类似方法调试NPC

  • 通过DiffTest在程序级别定位出错时刻
  • 通过各种trace工具和sdb在模块级别定位出错范围
  • 通过波形在信号级别进行细致分析

随着NPC复杂度上升, 添加更多trace将更容易理解模块级行为

  • pipeline trace - 理解流水线的行为
  • CSR trace - 记录CSR状态的变化
  • cache trace - 理解cache的状态
  • bus trace - 理解总线的事务处理细节

波形和trace结合使用

  • 波形包含所有信息, 但可读性差: 需要人工解析信号级别的信息
  • trace包含大多时候我们感兴趣的信息, 易读但不全面
    • 通过脚本处理trace, 进一步提升可读性

实际中的工具

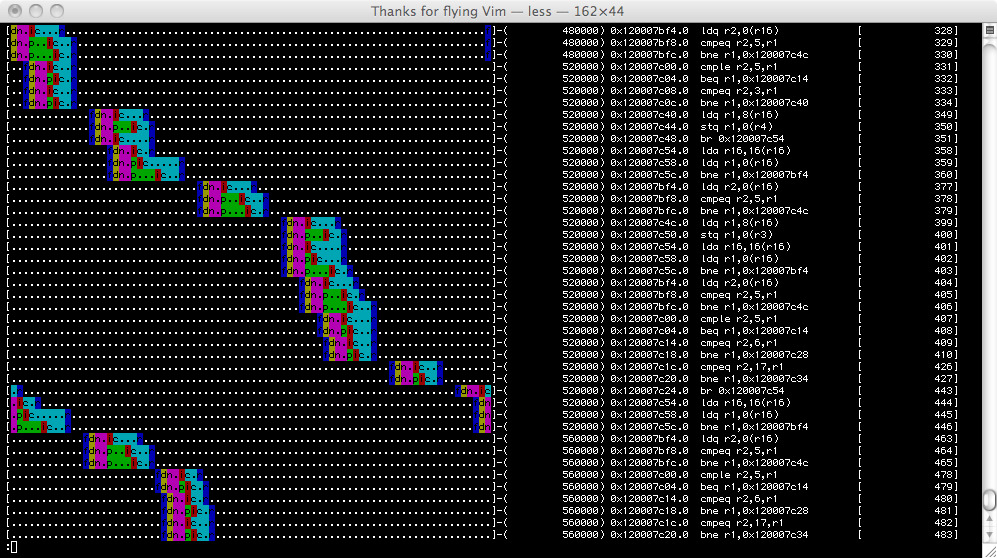

gem5中的O3 Pipeline Viewer通过脚本对trace文件可视化

  • 通用的trace工具, apt可一键安装
    • blktrace, dnstracer, extrace, fatrace, ltrace, mutrace, nfstrace, strace, tcptrace, traceroute, xtrace
  • 大部分工具也自带高层行为的trace, 通过-v等输出
    • make, gcc, ssh

性能bug

性能bug

程序的运行结果正确, 但就是跑得慢 - performance bug

  • 你需要知道程序的运行时间都花在哪里
  • Profiler(性能剖析工具)就是做这件事的

Linux perf示例(STFW有很多教程)

99.99%     0.00%  callgraph  [unknown]          [.] 0x064e258d4c544155
        |
        ---0x64e258d4c544155
           __libc_start_main
           main
           |
           |--58.81%--A
           |          |
           |          |--23.57%--C
           |          |
           |           --23.52%--B
           |                     |
           |                      --11.78%--C
           |
           |--23.51%--B
           |          |
           |           --11.78%--C
           |
            --11.79%--C

火焰图(Flame Graph) - perf信息的可视化

第四期有同学通过火焰图分析出verilator仿真变慢的原因, 优化verilog设计后仿真效率提升10倍!

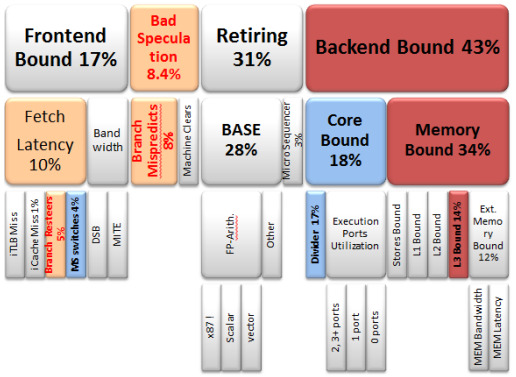

处理器的自顶向下性能分析方法

面向处理器体系结构优化的profiling

A Top-Down Method for Performance Analysis and Counters Architecture. Ahmad Yasin. In IEEE International Symposium on Performance Analysis of Systems and Software, ISPASS 2014.

反思和总结

残酷的现实

道理我都懂, 但我就是不知道如何下手



如果一个bug要调好几天, 或者长时间没有新的认识, 说明

  • 要么基础知识掌握不够深入
  • 要么不理解关键代码的行为
  • 要么调试的方法不科学



你需要意识到, 当你觉得调试非常困难, 并不是bug本身非常困难

  • 而是因为你之前的学习方法和心态不对

归根到底是心态问题

  • 这个文件/函数/代码好像不看也行, 关我P事
    • 有同学抱怨NPC上跑1000轮coremark很慢, 却不愿意RTFSC看看怎么把1000改小一些
  • 这个bug我搞不定, 赶紧找个大佬指导一下
    • 没有大佬, 就无法解决问题
  • 这些工具不实现也无所谓
    • 我们见过不少同学, 因为跳过工具部分而沾沾自喜
    • 觉得既节省了时间, 还能把bug调出来, 说明自己技术能力很好
    • 宁愿当工具人, 都不想当一个写工具的人让工作更舒适
      • RTL工程师: 有波形为什么还看trace?



这不是做大项目该有的心态 - 课程作业/小项目确实无所谓

从小事开始锻炼心态

  • 尽最大努力理解项目中的每一处细节
    • 这个选项我没见过, 让我RTFM学习一下
    • 这个程序跑起来了, 我来RTFSC看看它具体做了些什么
  • 了解每种工具的优势和局限性
    • 我第一次使用gdb, 让我STFW找个教程试试
    • 我觉得这里的printf()多输出xxx可以帮助我调试
  • 感到不爽的时候, 一定有工具/方法帮你解决问题
    • 不知道自己改了哪些代码 -> git
    • 批量的重复性工作 -> 脚本
    • 程序跑很多指令, 不知道哪一条错了 -> DiffTest
    • 不知道是软件bug还是硬件bug -> 各种native平台

我们设置预学习阶段, 就是希望大家端正心态和学习习惯

成为专业码农

  • 要熟悉项目了 -> STFW/RTFM/RTFSC, 尝试理解一切细节
  • 要写代码了
    • 仔细RTFM, 正确理解需求
    • 编写可读, 可维护, 易验证的代码(不言自明, 不言自证)
    • 用lint工具检查代码
    • 进行充分的测试
    • 添加充分的断言
  • 要调试了
    • 默念 “机器永远是对的/未测试代码永远是错的”
    • sanitizer, trace, printf, gdb, …
  • 平时 -> 用正确的工具/方法做事情
  • 感到不爽了 -> 找正确的工具/搭基础设施
