引言

上次课内容: C程序(指令序列)如何执行

  • 如何在模拟器上执行
    • YEMU基本原理: 用C语言实现ISA状态机(S = {<R, M>})
  • 如何在电路上执行
    • Verlator基本原理: 用C语言实现数字电路状态机



本次课内容: NEMU(加强版YEMU)代码导读

  • 项目构建
  • 代码选讲
    • 初始化
    • 指令执行
  • 配置系统

make项目构建

make工具

man make
The make utility will determine automatically which pieces of a large program need
to be recompiled, and issue the commands to recompile them...

To prepare to use make, you must write a file called the makefile that describes
the relationships among files in your program, and the states the commands for
updating each file...

...The make program uses the makefile description and the last-modification times
of the files to decide which of the files need to be updated.



RTFM就可以了解make工具的基本功能和原理:

  • 通过一个叫makefile的文件来描述程序各种文件之间的依赖关系
  • make工具根据这些依赖关系和上次修改时间来决定哪些文件需要更新
  • 执行makefile中相应的命令来更新这些文件

一个简单的例子

a.out: a.c
    gcc a.c # 行首是tab
$ make
gcc a.c
$ make
make: 'a.out' is up to date.



可以通过strace了解make工具的行为

  • stat系统调用可以查询文件信息



也可以输出make工具的调试日志

make -d
make --debug=v

YEMU v2.0中的Makefile

# 变量
BIN = yemu
USER_BIN = hello.bin
RV_CFLAGS = -march=rv64g -ffreestanding -nostdlib -static -Wl,-Ttext=0x0 -O2

SRCS = $(shell ls *.c)  # 将shell命令的运行结果赋值给变量
OBJS = $(SRCS:.c=.o)    # 字符串处理, SRCS变量中的.c替换成.o
CC   = gcc

# 规则
prog/hello.elf: prog/hello.c
    riscv64-linux-gnu-gcc $(RV_CFLAGS) -o $@ $^  # 自动变量

$(USER_BIN): prog/hello.elf
    llvm-objcopy -j .text -O binary $^ $@

$(BIN): $(OBJS)  # 隐含规则

run-yemu: $(BIN) $(USER_BIN)  # 此规则并不生成目标run-yemu
    ./$(BIN) $(USER_BIN)

.PHONY: run-yemu clean   # 定义伪目标
clean:  # 用于清除编译结果
    -@rm $(OBJS) $(BIN) prog/hello.elf $(USER_BIN) 2> /dev/null

一些说明

  • 变量 = C语言中的宏定义

    • 引用变量 = 字符串替换
    • 字符串处理函数subst, shell
  • 规则中也可以引用变量

    • 自动变量: 具体取值与规则相关
      • $@ - 规则的目标, $^ - 规则的依赖
  • 隐含规则: make可以自动推导一些常见的编译规则, 如

    %.o: %.c  # 遇到一个.o文件且没给出规则, 就看看是否有相应的.c文件, 若有就使用以下隐含规则
      $(CC) $(CPPFLAGS) $(CFLAGS) -c -o $@ $^
    • 可以结合strace和调试日志理解这一行为
  • 伪目标: 相应的规则不检查依赖关系, 总是执行规则的命令

更多细节: 《跟我一起写Makefile》(入门), 《GNU Make Manual》(精通)

NEMU中的Makefile

更复杂了…

  • 好几个mk文件
    • 还互相包含
  • 非常多变量
    • 很多新的编译选项
  • 很多没见过的函数
    • wildcard, patsubst, filter-out
  • 还有类似条件编译的语法
    • ifeq ... endif
  • 不知道有没有其他隐含规则



应该如何下手?

回顾: 了解程序/工具行为的两种方法

  • 看源码(source): 可以得知每一处静态细节, 但较繁琐
  • 看踪迹(trace): 容易了解运行动态行为, 但不全面

下手需要选择容易的方式: 看踪迹



踪迹也有不同的层次:

  • strace - 系统调用踪迹, 查看程序/工具如何与操作系统交互
  • make -d - make工具的调试日志, 查看make如何进行决策
  • ? - 面向上层用户的日志, 只想了解make执行哪些命令来编译NEMU



RTFM: man make, 然后搜索command关键字, 可以找到两个相关的选项

  • -n: 只打印命令但不执行(更合适)
  • --trace: 输出目标被构建的原因和执行的命令

观察make执行的命令

make -nB  # -B可以强制make构建所有目标, 即使它们已经是最新的
make -nB | vim -



输出了好多信息, 在vim中稍作处理提升可读性

# 只保留gcc或g++开头的行
:%!grep "^\(gcc\|g++\)"

# 将环境变量$NEMU_HOME所指示字符串替换为$NEMU_HOME
:%!sed -e "s+$NEMU_HOME+\$NEMU_HOME+g"

# 将$NEMU_HOME/build/obj-riscv64-nemu-interpreter替换为$OBJ_DIR
:%s+\$NEMU_HOME/build/obj-riscv64-nemu-interpreter+$OBJ_DIR+g

# 将-c之前的内容替换为$CFLAGS
:%s/-O2.*=riscv64/$CFLAGS/g

# 将最后一行的空格替换成换行并缩进两格
:$s/  */\r  /g

和编译YEMU很类似, 但多了一些编译和链接选项(老规矩: RTFM)

回过头来看Makefile

大致理解了make的行为, 就可以回过头来(连蒙带猜地)看Makefile了

  • nemu/Makefile
    • SRCS: 和YEMU差不多, 是需要编译的源文件
    • CFLAGS: 刚才看到的编译选项
    • include $(NEMU_HOME)/scripts/native.mk: 包含其他文件
  • nemu/scripts/native.mk
    • 一些用于运行和清除编译结果的伪目标
  • nemu/scripts/build.mk
    • 编译规则
    • 包含源文件与头文件的依赖关系(由gcc的-MMD选项生成, 并通过fixdep工具处理)

NEMU的初始化

NEMU: 加强版YEMU

来看看项目规模

find . -name "*.[ch]" | grep -E "^\./(src|include)" | \
  grep -E -v "^\./include/config" | grep -v riscv32 | wc
find . -name "*.[ch]" | grep -E "^\./(src|include)" | \
  grep -E -v "^\./include/config" | grep -v riscv32 | xargs wc



和NEMU直接相关的源文件: 50+个, 3500+行

  • 对大部分同学来说, 可能是第一次接触这么大的项目



其实项目规模很小, QEMU的源文件就有25000+个 😂

不管三七二十一, 先运行一下再说

框架代码有一个练习用的assert(0), 完成练习之后可成功运行

$ make run
+ LD /home/yzh/nemu/build/riscv64-nemu-interpreter
/home/yzh/nemu/build/riscv64-nemu-interpreter --log=/home/yzh/nemu/build/nemu-log.txt
[src/utils/log.c:28 init_log] Log is written to /home/yzh/nemu/build/nemu-log.txt
[src/memory/paddr.c:56 init_mem] physical memory area [0x80000000, 0x87ffffff]
[src/monitor/monitor.c:51 load_img] No image is given. Use the default build-in image
[src/monitor/monitor.c:28 welcome] Trace: ON
[src/monitor/monitor.c:29 welcome] If trace is enabled, a log file will be generated
to record the trace. This may lead to a large log file. If it is not necessary, you
can disable it in menuconfig
[src/monitor/monitor.c:32 welcome] Build time: 21:19:58, Oct  7 2022
Welcome to riscv64-NEMU!
For help, type "help"
[src/monitor/monitor.c:35 welcome] Exercise: Please remove me in the source code and
compile NEMU again.
(nemu) c
[src/cpu/cpu-exec.c:116 cpu_exec] nemu: HIT GOOD TRAP at pc = 0x000000008000000c
[src/cpu/cpu-exec.c:84 statistic] host time spent = 105 us
[src/cpu/cpu-exec.c:85 statistic] total guest instructions = 4
[src/cpu/cpu-exec.c:86 statistic] simulation frequency = 38,095 inst/s
(nemu) q

仔细看程序的输出

发现log/trace等关键字

  • 还有日志文件, 当然要看一下(从运行时动态行为了解NEMU)
[src/utils/log.c:28 init_log] Log is written to /home/yzh/nemu/build/nemu-log.txt
[src/memory/paddr.c:56 init_mem] physical memory area [0x80000000, 0x87ffffff]
[src/monitor/monitor.c:51 load_img] No image is given. Use the default build-in image
[src/monitor/monitor.c:28 welcome] Trace: ON
[src/monitor/monitor.c:29 welcome] If trace is enabled, a log file will be generated
to record the trace. This may lead to a large log file. If it is not necessary, you
can disable it in menuconfig
[src/monitor/monitor.c:32 welcome] Build time: 21:19:58, Oct  7 2022
[src/monitor/monitor.c:35 welcome] Exercise: Please remove me in the source code and
compile NEMU again.
0x0000000080000000: 00 00 02 97 auipc   t0, 0
0x0000000080000004: 00 02 b8 23 sd      zero, 16(t0)
0x0000000080000008: 01 02 b5 03 ld      a0, 16(t0)
0x000000008000000c: 00 10 00 73 ebreak
[src/cpu/cpu-exec.c:116 cpu_exec] nemu: HIT GOOD TRAP at pc = 0x000000008000000c
[src/cpu/cpu-exec.c:84 statistic] host time spent = 105 us
[src/cpu/cpu-exec.c:85 statistic] total guest instructions = 4
[src/cpu/cpu-exec.c:86 statistic] simulation frequency = 38,095 inst/s

只是多打印了几条指令, 但可以看出: 本质上和YEMU一样在执行指令!

开始RTFSC

大致了解NEMU的动态行为后, 就可以来阅读代码了

  • 从哪里开始?
    • NEMU在Linux宿主环境上运行: 当然是从main()函数开始啦



下一个问题: main()函数在哪里呢?

  • RTFSC方法: 发现nemu/src/nemu-main.c, 直觉告诉你在里面
  • IDE方法: 导入工程后, 使用IDE的查找功能 / vim + ctags
  • Unix方法: grep -nr "\bmain\b" nemu/src
  • GDB方法(推荐):
make menuconfig # 选中Build Options -> Enable debug information
make clean
make gdb
(gdb) b main
Breakpoint 1 at 0x3855: file src/nemu-main.c, line 23.

状态机模型的启发: 使用GDB来RTFSC

源代码是静态的, 状态机是动态的: 结合程序运行的行为更容易理解

(gdb) layout src   # layout split还可以看到汇编代码, 但目前不需要

一些常用的GDB命令(更多的命令RTFM)

  • r - 重新开始执行程序
  • s - 单步执行一行源代码 / n - 类似但不进入函数(可用于跳过库函数)
  • finish - 执行直到当前函数返回
  • p - 打印变量或寄存器的值
  • x - 扫描内存
  • bt - 查看调用栈
  • b - 设置断点 / watch - 设置监视点
  • help xxx - 查看xxx命令的帮助

初始化 - parse_args()

通过init_monitor初始化NEMU的大部分功能



parse_args() - 解析参数

  • 调用了专门用于解析参数的库函数getopt_long()
    • man getopt_long, 还赠送了一个示例
  • 成功识别了给NEMU输入的--log参数
    • NEMU也是一个命令行工具



init_rand() - 初始化随机数

init_log()

init_log() - 打开日志文件

  • Assert()宏和YEMU中介绍的类似
  • Log()宏与printf()类似, 但进行了如下增强:
    • 可以输出当前位置
      • __FILE__/__LINE__/__func__ - C语言提供的预定义宏
        • __func__其实是个预定义的变量
    • 可以输出颜色
    • 还可以自动换行
      • 不换行可能无法及时输出到终端, RTFM: man setbuf

        #include <stdio.h>
        int main() { printf("Hello, RISC-V"); while (1); return 0; }

init_mem()和init_isa()

init_mem() - 初始化状态机的M

  • M中内容设置为随机数
    • 可以暴露访问未初始化内存的Undefined Behavior



init_isa() - 设置状态机的初始状态

  • M中存放程序 - 通过memcpy()M中拷贝一段内置程序
  • cpu.pc = RESET_VECTOR, 该值可通过menuconfig配置, 默认为0x80000000
  • cpu.gpr[0] = 0, 0号寄存器恒为0

剩余初始化步骤

load_img() - 加载命令行指定的镜像文件

  • 类似YEMU从文件中读入prog.bin
  • 但目前NEMU命令行未给出镜像文件, 因此跳过该过程
    • M中仍然是内置程序

init_difftest() - DiffTest测试相关, 目前未开启, 可忽略

init_sdb() - 初始化SDB

  • SDB = 简化版GDB
  • 你在PA1中需要实现它

init_disasm() - 初始化LLVM提供的用于反汇编的库函数

welcome() - 输出欢迎信息

  • 以及trace的状态信息
  • 还输出了编译的时间和日期

回到main()

engine_start() -> sdb_mainloop()

  • 其中会输出命令提示符, 提示用户输出SDB的命令
  • 这部分代码的阅读都是C语言和字符串处理, 就作为课后练习吧!

NEMU指令执行选讲

执行指令

在NEMU中输入c命令, 将会开始执行程序

cpu_exec() -> execute() -> exec_once() -> isa_exec_once()

核心功能与YEMU的inst_cycle()非常类似

int isa_exec_once(Decode *s) {
  s->isa.inst.val = inst_fetch(&s->snpc, 4);
  return decode_exec(s);
}

阅读decode_exec()

NEMU为大家准备了一个 “抄手册宏”

INSTPAT("??????? ????? ????? ??? ????? 00101 11", auipc  , U, R(dest) = s->pc + imm);

用它来实现指令, 真的只需要抄手册就可以了 😂

  • 不言自明 - 虽然还不是很清楚背后的黑科技, 但也能猜到大致行为
  • 不言自证 - 无脑抄, 只要没抄错, 基本上是对的



但这些宏的展开过程并不那么好读 😂

解密黑科技 - 土办法

用笔在纸上推导一下展开过程, 人肉宏展开



  • 脑科学研究表明: 人脑的短期记忆容量是有限的(7±2个单元)
    • 看到一半就溢出了
  • 用笔写下展开过程是很奏效的(把短期记忆永久存储到纸上)
    • 推过一遍就能理解
    • 瞪眼半小时, 还不如动笔3分钟

解密黑科技 - 现代方法

使用工具查看宏展开结果



回顾: 使用gcc的-E参数可以输出预处理结果

  • 但直接编译会报错: 找不到头文件

解决方案: 在Makefile文件的编译规则中添加命令

# Compilation patterns
$(OBJ_DIR)/%.o: %.c
    @echo + CC $<
    @mkdir -p $(dir $@)
    @$(CC) $(CFLAGS) -c -o $@ $<
    @$(CC) $(CFLAGS) -E -o $@.i $<
    $(call call_fixdep, $(@:.o=.d), $@)

展开的结果不好阅读

  • 使用代码格式化工具
    @$(CC) $(CFLAGS) -E -MF /dev/null $< | clang-format > $@.i

一些有趣的宏

  • pattern_decode()采用循环展开而不是for循环来从字符串中计算出key, maskshift属性
    • 输入都是常量, 在一定优化等级下编译器可将计算过程全部优化掉
    • 调用时传递STRLEN(pattern)而不是strlen(pattern)



nemu/include/debug.h

  • IFDEF/IFNDEF - 可以替代#ifdef/#ifndef, 写出更紧凑的代码
  • MAP(c, f) - 类似X-macro
  • BITS(x, hi, lo) - 类似Verilog的x[hi:lo]
  • SEXT(x, len) - 借助struct和位域进行符号扩展



建议手动展开来体会它们的诀窍

历代NEMU的指令实现方案

年份 指令实现方案 不言自明 不言自证
2014 Copy-Paste(反面教材😂) ✖️✖️✖️ ✖️✖️✖️
2015~2016 函数定义宏 + include ✖️ ✖️
2017~2019 填表宏 + IR ✔️ ✔️
2020 填switch宏 + IR ✔️ ✔️
2021 抄手册宏 + IR ✔️✔️ ✔️✔️
2022 抄手册宏 ✔️✔️✔️ ✔️✔️✔️



准则: 越接近手册, 不言自明和不言自证就做得越好

  • 一看代码就能联想到手册
  • 很容易检查实现和手册是否一致

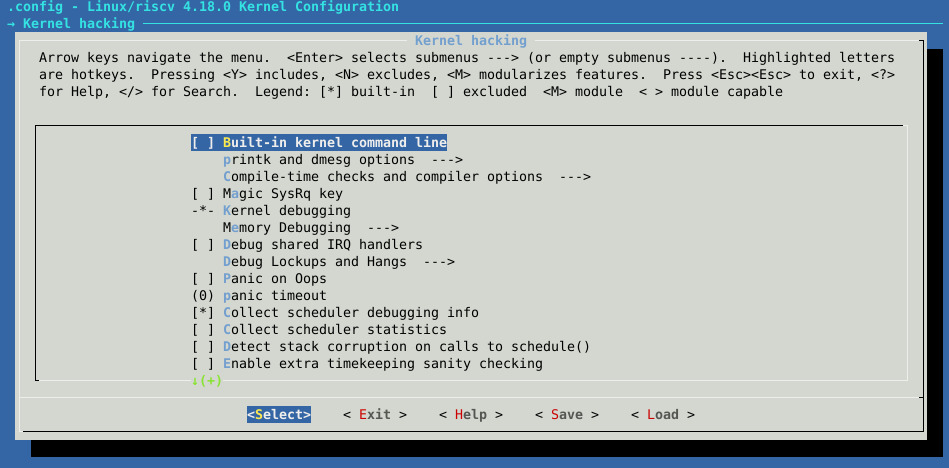

kconfig: 一套配置描述语言

宏定义多起来之后, 维护不方便

  • 尤其是有依赖关系的宏
    • 例如定义宏A后, 宏B必须是某个值, 宏C不能取某个范围
  • 交给开发者来维护容易出错: 忘了修改关联的宏 = bug = 调试

交给专业的工具来维护

  • 开发者用kconfig语言来编写配置描述文件(如nemu/Kconfig)
    • 配置选项的属性, 包括类型, 默认值等
    • 不同配置选项之间的依赖关系(显式写出来)
    • 配置选项的层次关系
  • 开发者提供一部分满足依赖关系的配置选项, kconfig编译器根据配置描述文件编译出宏定义代码
    • 未提供的配置选项将取默认值

kconfig与C代码和Makefile的协助

kconfig编译后生成如下文件:

  1. 可以被包含到C代码中的宏定义(nemu/include/generated/autoconf.h)
    • 这些宏的名称皆形如CONFIG_xxx
  2. 可以被包含到Makefile中的变量定义(nemu/include/config/auto.conf)
  3. 可以被包含到Makefile中的, 和配置描述文件相关的依赖规则(nemu/include/config/auto.conf.cmd)
  4. 通过时间戳来维护配置选项变化的目录树nemu/include/config/
    • 配合另一个工具nemu/tools/fixdep来使用, 用于在更新配置选项后节省不必要的文件编译

例1 - Makefile中的filelist

需求: menuconfig的某些配置选项会决定某些源文件是否参与编译

  • NEMU在Makefile中采用文件列表来汇总需要编译的文件
    • SRCS-y - 参与编译的源文件的候选集合
    • SRCS-BLACKLIST-y - 不参与编译的源文件的黑名单集合
    • DIRS-y - 参与编译的目录集合, 该目录下的所有文件都会被加入到SRCS-y
    • DIRS-BLACKLIST-y - 不参与编译的目录集合, 该目录下的所有文件都会被加入到SRCS-BLACKLIST-y
  • 需要编译的文件集合 = 候选集合 - 黑名单集合



与kconfig协助

# nemu/src/filelist.mk
DIRS-BLACKLIST-$(CONFIG_TARGET_AM) += src/monitor/sdb

例2 - fixdep

nemu/include/generated/autoconf.h集合了所有由kconfig生成的宏定义

  • 每个文件都可能会使用, 干脆包含到common.h里面吧
    • 每个文件都会直接/间接包含common.h
  • 但只要在menuconfig修改任意一个选项, 都会导致所有文件重新编译



fixdep: 一个聪明的小工具

  • 通过分析文件中的CONFIG_xxx宏, 将对autoconf.h的依赖分解成对若干空文件的依赖
  • kconfig更新配置选项时, 更新相应空文件的时间戳



一个例子: 修改Testing and Debugging -> Only trace instructions when the condition is true

总结

读代码 != “读”代码

读代码的最终目的是理解程序

  • 看源码(source): 可以得知每一处静态细节, 但较繁琐
  • 看踪迹(trace): 容易了解运行动态行为, 但不全面

先从容易理解的方式下手(trace), 再结合程序的动态行为理解静态代码

  • make -n -> Makefile
  • 运行NEMU -> GDB -> NEMU代码



使用正确的工具提升工作效率

  • 处理make -n的信息方便理解
  • GDB的TUI
  • 查看宏展开结果/代码对齐
  • kconfig/menuconfig/fixdep
